A.用途：

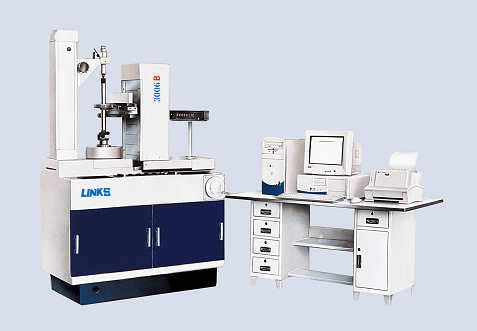

本測量機是一種新型智能化齒輪測量儀器，可測量漸開線圓柱齒輪的齒廓偏差、螺旋線偏差、齒距偏差、徑向跳動。本測量機廣泛適用于科研部門及工廠計量室、車間檢定站。

B.特點：

• 全新的測量原理：本測量機擺脫傳統的齒輪測量儀器的工作原理， 采用坐標點測量原理，不需借助諸如標準齒輪、標準蝸桿等標準測量 元件就可進行測量。
• 先進技術的集成：本測量機應用精密光柵位置檢測系統，高精度主軸回轉控制伺服系統，專門開發的用于測量控制、數據處理及管理的 計算機系統等先進技術，軟件采用windows平臺，界面友好，數據管理方便，測試報告簡單明了，清晰美觀。
• 可以信賴的高精度：獨特的測量原理，先進的技術，合理的結構，精良的工藝，進口的光柵傳感器確保測量的高精度。
• 智能化:本測量機采用人機對話方式，輸入測量參數及測量要求，整個過程全部自動化，并備有數據庫可存取齒輪參數及測量結果。
• 獨有的寬斜齒輪測量：本測量機在寬斜齒輪測量方面具有先進的技術。
• 靈活方便的操作：本測量機采用鼠標操作，屏幕提示，測量結果可屏顯及打印。各單項誤差可單獨打印，亦可將齒廓偏差,螺旋線偏差,齒距偏差打印在同一張報告單上。
• 極低的故障率：由于電機、光柵、傳感器及相應的電機驅動器、光柵倍頻系統均采用世界最先進的產品，以及高集成度的伺服系統及數字接口系統，確保了系統的可靠性，使故障率極低。
• 整機的占地面積小：這是由高集成度的電氣系統決定的。

C.技術規格：

D.儀器的組成：

1.基本配置

• 測量主機.................................1臺
• 電箱.....................................2個
• 微機.....................................1套
• 微機工作臺...............................1個
• 打印機...................................1臺
• 大、中、小號帶動器.....................各1套
• 齒圈調整組件.............................1套
• 測頭
  φ1......................................1個
  φ1(切向)................................1個 φ1.5....................................2個 φ3......................................2個
  φ5......................................2個
• 主軸回轉中心檢具.........................1套
• 小型扭簧比較儀...........................1個　
• 齒廓凸度Cα、輪齒的鼓度Cβ
• K形齒輪的誤差評定(K形圖)

2.可選附件（價格另議）：

• 高精度測量齒輪
• 漸開線螺旋線樣板
• 內齒輪測量附件（測量范圍有限）
