A.用途：　　

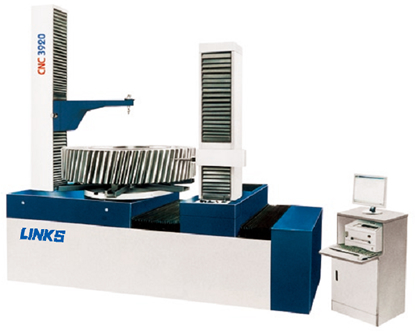

3915、3920型齒輪測量中心基本配置可以測量直齒圓柱齒輪、斜齒圓柱齒輪、人字齒輪。特別適合于造船、冶金、礦山等重型機械工業中大型齒輪的測量。

B.特點：

• 主機結構緊湊，測量精度高，示值穩定。測量主機采用五坐標測量系統,密珠滾動導軌，滾珠絲杠，德國進口高精度長光柵傳感器、 圓光柵傳感器，進口電機，瑞士TESA側向電感。
• 測量參數多、應用范圍廣。可測量齒輪的齒廓偏差(F α、f fα、f Hα)、螺旋線偏差(Fβ、f fβ、f Hβ)、齒距偏差(F p、F p k、f p t)，徑向跳動(F r)等。
• 全自動完成測量循環，速度快。在被測齒輪一次裝夾中，自動完成齒輪齒廓、螺旋線、齒距、徑跳測量項目的檢測，微機控制全自動完成測量循環，速度快。
• 軟件功能齊全、內容豐富，操作方便。用戶可根據被測工件，選擇被測項目。圓柱齒輪被測結果按ISO1328-九十年代國際齒輪精度標準自動進行評值。對于特殊要求，齒廓有K形圖、齒廓凸度 Cα、螺旋線有輪齒的鼓度 Cβ特定公差帶進行評估。軟件操作方便、靈活。

C.技術規格：

D.儀器的組成：

1.基本配置：

• 測量主機...................................1臺
• 微機柜.....................................1套
• 微型計算機.................................1臺
• 打印機.....................................1臺
• 測頭：φ1,φ2,φ3,φ4....................各2個
• 小號帶動器.................................1套
• 大號帶動器.................................1套
• 內六方板手.................................5件
• 芯桿.......................................2件
• 齒輪托盤...................................1套
• 標準軟件配置...............................1套
