CNC系列三坐標測量機

發布：哈量集團所屬分類：坐標量儀

CNC系列三坐標測量機

A.用途：　　

本儀器是一種集光、機、電及計算機于一體的CNC型、移動橋式三坐測量機。主要用于測量幾何基本元素、距離、角度、形狀誤差、位置誤差、相交、對稱等，適合于工廠、計量室和車間生產現場使用。

軸類件尺寸檢測

箱體件尺寸檢測

孔板件尺寸檢測

空間尺寸檢測

574CNC(6810N)型三坐標測量機

7106CNC(6811B)型三坐標測量機

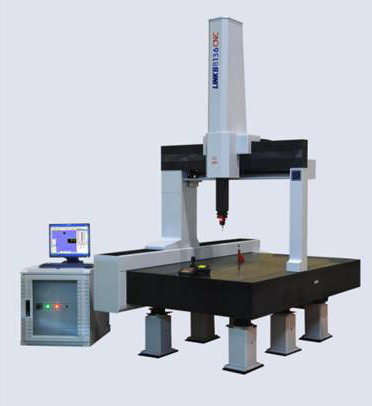

8136CNC(6813)型三坐標測量機

474CNC(6810B)型三坐標測量機

B.特點：

● 采用移動橋式結構，操作視野開闊，易于實現高速測量。與工作臺移動式結構相比，承載能力大，結構緊湊。
● 花崗巖測量平臺，其工作表面在使用中保養維護簡便，材質穩定，能夠保證長期不變形，線膨脹系數小，機械精度高，防銹、防磁、絕緣。
● 三軸均采用氣浮導軌，高剛度、高精度、高承載、高氣膜剛性的氣浮軸承，消除了能導致測量誤差的摩擦熱。基于其接近無摩擦移動的特點，故能夠長久保證導軌良好的機械精度。
● 采用光軸斜輪無間隙摩擦傳動和齒形帶傳動，結構簡單，傳動平穩，噪聲小。
● 氣缸式Z軸重量平衡系統及電磁閥控制防滑落系統安全可靠。
● 采用進口精密空氣濾清器和調壓器，充分保證氣源的潔凈。
● 長度測量基準和探測系統采用進口精密光柵尺及測頭系統。
● 進口交流伺服電機驅動，運動平穩，重復定位精度高。

C.技術規格：

技術規格/型號		474CNC(6810、6810B)	7106CNC(6811A、6811B)	574CNC(6810N)	8136CNC(6813)
驅動形式		操縱桿和CNC	操縱桿和CNC	操縱桿和CNC	操縱桿和CNC
測量范圍（X×Y×Z）		450mm×650mm×400mm	700mm×1000mm×600mm	500mm×700mm×400mm	800mm×1350mm×600mm
分辨力		0.0005mm	0.0005mm	0.0005mm	0.0005mm
(20±1)℃	重復性	1.25μm	1.5μm	1.25μm	1.5μm
	單軸綜合位置誤差	（2.5+L/250）μm	（3.0+L/250）μm	（2.5+L/250）μm	（3.0+L/250）μm
	空間綜合位置誤差	（3.5+L/250）μm	（4.0+L/250）μm	（3.5+L/250）μm	（4.0+L/250）μm
最大允許測量工件重量		350kg	800kg	350kg	900kg
最大允許測量工件尺寸		675mm×1235mm×500mm	1000mm×1720mm×750mm	700mm×1300mm×500mm	1050mm×2000mm×780mm
儀器凈重		850kg	3000kg	900kg	3000kg
儀器毛重		1000kg	3400kg	1100kg	3400kg
主機尺寸(長×寬×高)(mm)		915×1235×2425(1825+500)	1430×1720×3000(2600+350)	1048mm×1472mm×2350mm	1453mm×2295mm×3000mm
包裝外形尺寸(長×寬×高)		1300mm×1600mm×2200mm	1700mm×2100mm×2100mm	1554mm×1266 mm×2115mm	2590mm×1870mm×2087mm
包裝外形尺寸(長×寬×高)		1400mm×1800mm×1600mm	1400mm×1700mm×1710mm	1800mm×1354 mm×987mm	1600mm×1400mm×1207mm 2550mm×650mm×537mm

D.環境要求：

儀器檢定環境溫度	（20±1）℃
儀器允許使用環境溫度	10℃～35℃（恒溫）
精密檢測時環境溫度每小時變化小于	0.5℃/?h
精密檢測時儀器環境溫度等溫時間大于	24h
精密檢測時環境在縱橫間1m內變化小于	0.5℃/m
精密檢測時被測工件應在室內恒溫大于	4h
電源電壓	220V
電源電壓頻率	50Hz
電源最大消耗功率不超過	800W
環境相對濕度	(60±5)%
壓縮空氣(最小供氣壓力)	0.6MPa
壓縮空氣工作壓力	0.4MPa
壓縮空氣供氣流量大于	200L/min(0.4Mpa)
環境振動	4Hz～20Hz ＜0.25μm ＞20Hz　＜0.5μm

E．探測系統配置:

1.探測系統基本配置(英國RENISHAW)：

序號	名稱	備注
1	手動觸發雙旋轉測頭座MH20i	含TP20測頭
2	(M2)測針φ2 長20mm	有效工作長度14mm
3	(M2)測針φ4 長30mm
4	(M2)測針（陶瓷）φ5 長50mm
5	測針接桿M2 長30mm
6	測頭接口PI4-2	只有6810、6811A配
7	測頭電纜

2.探測系統用戶可選配置(英國RENISHAW)：

序號	名稱	備注
1	(M2)測針φ0.5 長10mm	有效工作長度3mm
2	(M2)測針φ1 長10mm	有效工作長度4.5mm
3	(M2)測針φ1 長20mm	有效工作長度12.5mm
4	(M2)碳纖維測針φ5 長50mm
5	碳纖維測針接桿(M2) 長50mm
6	五位接頭（SC2）	M2
7	柱測針φ3 長13mm
8	盤測針φ25 厚3mm

F.成套儀器包括：

主機.......................................1臺
控制電箱...................................1套
微機.......................................1套
打印機.....................................1臺
觸發測頭座MH20i............................1件
直徑φ2mm、φ4mm、φ5mm測針..............各1件
30mm測針接桿...............................1件
標準球.....................................1套

G.標準附件：

日本SMC精密空氣濾清器組件(過濾精度0.5μm)....1套
壓縮空氣過濾器（儲氣罐）.....................1臺
卡裝組件.....................................1套
00級直角尺（400mm×250mm）...................1件

H.用戶可選附件：

八十三塊量塊（2等）....................1套
大八塊量塊（3等）......................1套
量塊夾具 ..............................1套

I.測量軟件配置：

配置1.HL-Axel CNC基礎版測量軟件———全功能基本測量通用軟件包
配置2.RationalDMIS自動版測量軟件———全功能基本測量通用軟件包
RationalDMIS可選擇配置附加模塊：齒輪檢測（內直齒、外直齒
、外斜齒），葉片檢測，凸輪檢測，SPC數據統計分析與質量控制
配置3.POSCOM測量軟件———全功能基本測量通用軟件包
