A.用途：

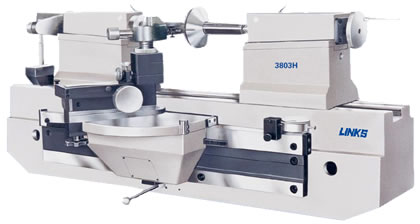

本儀器主要用于檢查齒輪滾刀、蝸輪滾刀及花鍵滾刀的齒形誤差、刀齒前面的徑向性誤差、刀齒前面對內孔軸線的平行度誤差、容屑槽的導程誤 差、容屑槽的相鄰周節差及最大累積誤差、軸臺的徑向圓跳動及端面圓跳動誤差。

B.特點：

本儀器特別適用于齒輪生產廠測量刃磨的滾刀刃磨精度，以控制滾齒加工質量，也適于工具廠在生產滾刀時對滾刀齒形等單項精度的測量，與我廠生產的3802型滾刀螺旋線測量儀配套可完成齒輪滾刀的全部主要精度的測量。

• 可測滾刀模數 ...........................1～10mm
• 可測滾刀最大直徑......................... 200mm
• 左右頂尖距............................ 0～500mm
• 儀器凈重 .................................260kg
• 儀器毛重................................. 370kg
• 包裝外形尺寸...............1500mm×600mm×700mm

D.儀器的組成：

1.基本配置：

• 測量主機....................................1臺
• 小型扭簧比較儀..............................1塊
• 百分表......................................2塊
• 左右頂尖....................................2個
• 標準錐軸....................................1個
• 帶動器及卡箍................................1套
• 平行板......................................1件
• 測頭........................................5個
