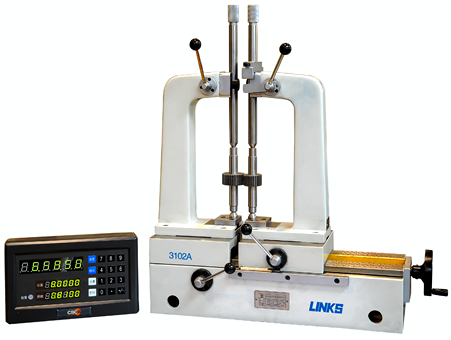

A.用途：

本儀器可用于測量圓柱齒輪徑向綜合偏差和一齒徑向綜合偏差。該儀器可廣泛應用于汽車、摩托車等機械制造行業。

B.特點：

• 本儀器為純機械結構測量?jī)x，結構簡單、體積小、重量輕、操作方便，測量精度穩定，既可測量帶軸圓柱齒輪，亦可測量帶孔圓柱齒輪，比較適合生產現場使用。
• 3102型由專用數顯表顯示測量結果，具有超差報警功能，測量精度和效率較高。

• 模數......................................1-6mm
• 頂尖中心距.............................20-160mm
• 帶軸齒輪最大外圓直徑......................150mm
• 帶軸齒輪軸長...........................50-200mm
• 儀器凈重...................................47kg
• 儀器毛重..................................100kg
• 主機外形尺寸(長×寬×高)
  3102型................. ....610mm×200mm×550mm
  3102A型.....................570mm×230mm×550mm
• 包裝外形尺寸(長×寬×高)
  3102型................. ....710mm×480mm×677mm
  3102A型.....................960mm×480mm×677mm

D.儀器的組成:

1.基本配置:

3102型

• 測量主機.................................1臺
• 百分表...................................1套
• 測量帶孔圓柱齒輪芯桿.....................2件
• 扳手.....................................1只

　　 3102A型

• 測量主機.................................1臺
• 專用數顯表...............................1塊
• 光柵傳感器...............................1件
• 測量帶孔圓柱齒輪芯桿.....................2件
• 扳手.....................................1只
